Ixia Net Tool Optimizer™

Ixia Net Tool Optimizer™(NTO)7300/6200/5200シリーズは、直感的なGUIを誇るネットワークパケットブローカーです。各種プラットフォームが用意されており、ユーザーの仕様および予算に応じたコンフィギュレーションのカスタマイズが可能です。またシンプルなソフトウェアライセンスキーによって、必要なポート数を設定できるため、将来のネットワーク環境に合わせたポートの拡張が可能です。

直感的なGUIコントロールパネル
  • ドラッグ&ドロップ操作のみでTAPおよびSPANポートからモニタリングツールへ接続可能
  • 複雑なコマンドを入力せずに、ネットワーク接続やフィルターを作成可能
  • 数回マウスをクリックするだけで、対象のモニタリングツールに対して、ネットワークトラフィックのアグリゲーション、フィル
    ター、マッピング、分配を実行
オーバーラッピング・フィルター・エンジン
  • フィルター優先順位など考慮不要
ロードバランシング
  • ツールへセッションを維持して分配
オートメーション
  • RESTFul APIにより、情報取得、設定変更が容易に可能
カスタムダイナミックフィルター
  • GTPフィルタリング、MPLSフィルタリング
VLANタグストリッピング/ポートタギング
  • VLANの削除、VLANの追加
AFM (Advanced Feature Module)機能
(MOD-P5200-X2D-ADV/MOD-P5200-X16D-ADV)
  • パケットの重複排除
  • 1Gバーストプロテクション(ツールポート)
  • パケットトリミング
  • GTPストリッピング/MPLSストリッピング/VNTagストリッピング
  • CiscoFabricPathストリッピング(AFM16)
  • タイムスタンプ(ネットワークポート)/トレイラーストリッピング
AFM2(2ポート , 1/10G)
AFM16(16ポート , 1/10G)

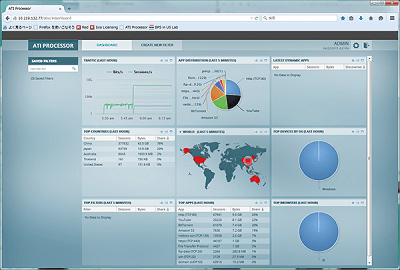

Ixia NTO ATIプロセッサ

ATI (Application and Threat Intelligence)プロセッサは、モニタリングツールにリアルタイムのアプリケーションデータを提供することで、リアルタイム情報の可視化を実現します。ユーザーの行動やアプリケーションの動作に関する豊富なデータを、生のパケット、フィルター処理したパケット、メタデータなど、必要な形式で提供します。 ITチームは、未知のネットワークアプリケーションを特定し、疑わしいアプリケーションやロケーションに起因するネットワークセキュリティ上の脅威を緩和できるほか、アプリケーションの利用におけるトレンドを調査して高負荷を予測し、サービス停止を防ぐことができます。

高性能アプリケーション可視化ソリューション
  • サービスプロバイダー、エンタープライズユーザー用高機能パケットブローカー
  • モニタリングツール負荷軽減
  • セキュリティ・パフォーマンスの問題点をピンポイントで特定するための簡単なGUIを提供
  • ユーザーアプリケーションをリアルタイムモニター
機能
  • パケットをメタデータ化 NetFlow v9, v10 IxFlow, IPFIX
  • 位置(地図)情報、デバイス、OS、ブラウザー、アプリケーション
  • 最大30Gbpsスループット
  • シグネチャの提供
  • フェーラー動作を含む、詳細なトラッキング
  • WebAPI
対応機器
  • NTO7300 7Uシャーシの 48ポート x 10Gモジュールとして提供

Ixia NTO パケットキャプチャモジュール

パケットキャプチャモジュール(PCM)は、パフォーマンス、セキュリティ、可用性問題のスピーディなトラブルシューティングを可能にする、内蔵型シングルUIパケットキャプチャです。Wiresharkデコードモニタリング機能を提供します。パケットキャプチャ機能とパケットデコーディング機能の組み合わせによって、極めて短いMTTR(平均修復時間)を実現します。

高性能パケットキャプチャソリューション
  • パサンプリングウィンドウを利用し、トリガーパケットの前後のパケットを収集
対応機器
  • NTO7300 7Uシャーシの 48ポート x 10Gモジュールとして提供

Ixia NTO ControlTower OpenFlow

Ixia NTO ControlTower OpenFlowは、OpenFlow対応スイッチポートを通常のIxia NTOのポートと同様に、パケットブローカーとして使用できる高密度ポート集約ソリューションです。中央にIxia NTOを配備し、両端にはOpenFlow対応のスイッチを配備します。コマンドラインの設定、フィルターの優先度などを気にせずに、パケットをツールに分配することが可能です。

高密度可視化ソリューション
  • サービスプロバイダー、キャリア向け超ハイデンシティパケットブローカー
  • モニタリングツール負荷軽減
  • 既存の資産を有効活用
  • 設定が簡単なGUI
対応オープンフロースイッチ
  • HP, Dell, Arista

Ixia GTP Session Controller

Ixia GTP Session Controllerは、携帯網の監視におけるスケーラビリティの課題を解決します。GTPセッションを識別し、同 一セッションは同一のモニタリングツールへ転送します。モニタリングツールの負荷を低減し、能力を最大限に引き出します。

高性能GTPセッション可視化ソリューション
  • 携帯通信事業者のユーザー・セッションの可視化ソリューション
  • モニタリングツール負荷軽減
  • NEBS Level 1規格対応(キャリアグレード)
  • GTPセッション専用16ポートモジュール
  • ホットスワップ可能な冗長電源およびファンモジュール

機能
  • GTPセッションロードバランス機能専用機
  • 最大5400万同時セッション
  • 最大約320Gbpsスループット
  • GTPv1, GTPv2サポート
  • 2.5G, 3G, 4G LTE GTPセッションハンドオーバー対応
  • マルチフィルター
  • マルチツールポートグループ
  • フラグメントパケットサポート
  • モニタリングツールへの転送レート最大値設定可能
  • モニタリングツール冗長化、自動再分散
  • セッションサンプリングによる負荷軽減機能
  • IMSIフィルタリング、VCIフィルタリング
  • DNS, RADIUS, Diameterフロー対応
  • IPv6サポート
  • GSC 7433
  • ネットワークポート ツールポート セッション数 サイズ (cm)
    [幅x高さx奥行]
    重量 7433.png
    8 8 1350万 44.5 x 8.9 x 48.6
    2Uラックマウント
    16kg
    16 16 2700万
    16 32 2700万
    32 32 5400万
    16 48 2700万
    * 10G SFP+ のみサポート

Ixia NTO 5273/5236

NTO5273 NTO5236
NTO5273_FRONT.png ・NEBS Level 1規格対応
・キャリアグレード
・ホットスワップ可能な冗長電源およびファンモジュール
NTO5236_FRONT.png ・10Gアーキテクチャ
・エンタープライズクラス
ポート数 最大28ポート
・20 x 1G (SFP)/10G (SFP+)
・4 x 1Gカッパー (RJ45)
・モジュラーポート: 1G(SFP+), 10G CX-4, 10G(XFP)/10G(SFP+)
フィルタリング ・フィルターテンプレート
・オーバーラッピング・フィルター・エンジン
・フィルターパラメーター(L2-L4)
 -MACアドレス
 -VLAN, Ethertype
 -IPプロトコル, DSCP/TOS
 -Source/Dest IP (IPv4/IPv6)
 -UDP/TCPポート
・カスタムダイナミックフィルター
 -最大8か所(128bytes offset/4-bytes field /4byte boundaries)
ポート
プロセッシング
・VLANタグストリッピング ・ポートタギング
(AFM2でサポート)
・パケットの重複除外 ・1Gバーストプロテクション ・パケットトリミング ・GTPストリッピング ・MPLSストリッピング ・VNTagストリッピング ・タイムスタンピング ・トレイラーストリッピング
管理機能 ・ユーザー管理, 認証, ポート単位, フィルター単位 アクセス制限 ・TACACS+, RADIUS対応 ・SNMP MIB ・SNMP Trap, Syslog ・統計情報しきい値 SNMP Trap, Syslog ・統計情報 GUI, CSV
その他 ・8ポートロードバランス負荷分散 ・オートメーション( Tcl/Web-API) ・前面操作パネル
サイズ (cm)
[幅x高さx奥行]
43.9 x 8.5 x 46.5
2Uラックマウント
44.5 x 4.5 x 48.3
1Uラックマウント
重量 8.6kg 7kg

Ixia NTO 5293/5288

NTO5293 NTO5288
NTO5293_FRONT.png ・NEBS Level 3規格対応
・1/10/40/100G高密度ソリューション
・ホットスワップ可能な冗長電源およびファンモジュール
・キャリアグレード
NTO5288_FRONT.png ・1/10/40/100G高密度ソリューション
・ホットスワップ可能な冗長電源およびファンモジュール
・キャリアグレード
ポート数 最大28ポート
・64 x 1Gカッパー (SFP) ・64 x 1G (SFP) ・64 x 10G (SFP+) ・16 x 40G (QSFP+) ・4 x 100G (CFP)
フィルタリング ・フィルターテンプレート ・オーバーラッピング・フィルター・エンジン  ・フィルターパラメーター(L2-L4)
 -MACアドレス -VLAN, Ethertype
 -VLAN, Ethertype
 -IPプロトコル, DSCP/TOS -GTP, MPLS
 -Source/Dest IP (IPv4) -UDP/TCPポート
・カスタムダイナミックフィルター
 -最大16か所(128 bytes offset/2-bytes field/2byte boundaries)  -bulit-in MPLS GTP
ポート
プロセッシング
・VLANタグストリッピング ・ポートタギング
(AFM16でサポート)
・パケットの重複除外 ・1Gバーストプロテクション ・パケットトリミング ・GTPストリッピング ・MPLSストリッピング ・VNTagストリッピング ・タイムスタンピング ・トレイラーストリッピング
管理機能 ・ユーザー管理, 認証, ポート単位, フィルター単位 アクセス制限 ・TACACS+, RADIUS対応 ・SNMP MIB ・SNMP Trap, Syslog ・統計情報しきい値 SNMP Trap, Syslog ・統計情報 GUI, CSV
その他 ・32ポートロードバランス負荷分散 ・オートメーション( Tcl/Web-API) ・リダンダントマネージメントポート
・オプション GPSモジュールあり
サイズ (cm)
[幅x高さx奥行]
44.5 x 8.9 x 48.6
2Uラックマウント
重量 16kg

Ixia NTO 7300

NTO7300
NTO7300.png ・NEBS Level 1規格対応 10/40/100G高密度ソリューション ・ホットスワップ可能な冗長電源およびファンモジュール ・キャリアグレード ・ハイデンシティ
ポート数 最大384 x SFPカッパー/SFP/SFP+(16 x 40G ラインカード, BreakoutCable使用時)
最大288 x SFPカッパー/SFP/SFP+(48 x 10G ラインカード使用時) 最大96 x 40 QSFP+
フィルタリング ・フィルターテンプレート
・オーバーラッピング・フィルター・エンジン
・フィルターパラメーター(L2-L4)
 -MACアドレス  -VLAN, Ethertype  -IPプロトコル, DSCP/TOS  -Source/Dest IP (IPv4/IPv6)  -UDP/TCPポート
ポート
プロセッシング
・ポートタギング
管理機能 ・ユーザー管理, 認証, ポート単位, フィルター単位 アクセス制限 ・TACACS+, RADIUS対応 ・SNMP MIB
・SNMP Trap, Syslog ・統計情報しきい値 SNMP Trap, Syslog ・統計情報 GUI, CSV
その他 ・8ポートロードバランス負荷分散
・オートメーション( Tcl/Web-API)
サイズ (cm)
[幅x高さx奥行]
48 x 31.1 x 71.1
7Uラックマウント
重量 91kg (エンクロージャ)
6.6kg( 1/10Gラインカード)
6.38kg (40G ラインカード)
9.34kg (スーパーバイザー)
