Ixia NetOptics ネットワーク・タップ

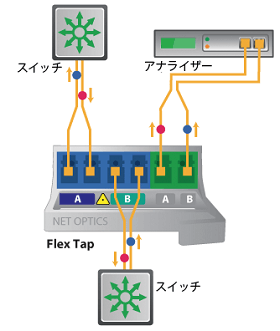

Ixia NetOptics ネットワーク・タップは、データロスなく、全パケットをミラーリングする最適なソリューションです。
お客様の環境へ影響を与えずに、またネットワーク機器への負荷を全く与えずに、全パケットを安全に100%コピーして取り出し、解析装置、アプリケーションパフォーマンス分析装置、セキュリティ装置、レコーダーへパケット配布をします。
10/100/1000M～10/40/100G に対応。 netoptics-1-280.png

  • TAP （RJ45専用）
    • モデル名 ネットワークポート モニターポート ゼロディレイ機能 接続ケーブル 電源使用（入力） サイズ （cm）
    ［幅x高さx奥行］
    TP-CU3 tp-cu3.png 10/100/1000BaseT 10/100/1000BaseT ー UTP-CAT5E 100～240V,
    0.2A, 47～63Hz    		 14.0 x 2.8 x 16.3
    TP-CU3-ZD tp-cu3-zd.png 10/100/1000BaseT 10/100/1000BaseT ○（*） UTP-CAT5E 100～240V,
    0.5A, 47～63Hz    		 14.0 x 2.9 x 25.2
    ラックマウントキット使用時の最大搭載ユニット数： rk-3v2_rk-12v2.png
* ゼロディレイモデルは電源喪失時の瞬断を回避します。またLinkUp/Down時のネゴシエーション発生による停止も回避します。

  • Flex TAP （Fiber専用）
    • モデル名 TP-1-SX-62-zz
    TP-1-SX-50-zz
    TP-1-LX-85-zz    		 TPX-10-SR-50-zz
    TP-10-LR-85-zz    		 TP-40-LR-85-zz
    TP-100-LR-85-zz    		 TPX-40-SR-50-50-MTP
    TPX-40-SR-50-70-MTP
    TPX-100-SR-50-50-MTP
    TPX-100-SR-50-70-MTP
    tp-1.png tpx-10.png tp-40.png tpx-40.png
    ネットワークポート 1000BaseSX（LC） 62.5μコア
    1000BaseSX（LC） 50μコア
    1000BaseLX（LC）     		110GBaseSR（LC）50μコア
    10GBaseLR（LC）    		 40GBaseLR（LC）
    100GBaseLR（LC）    		 40GBaseSR（MTP）
    100GBaseSR（MTP）
    モニターポート 1000BaseSX（LC） 62.5μコア
    1000BaseSX（LC） 50μコア
    1000BaseLX（LC）    		 10GBaseSR（LC）50μコア
    10GBaseLR（LC）    		 40GBaseLR（LC）
    100GBaseLR（LC）    		 40GBaseSR（MTP）
    100GBaseSR（MTP）
    接続ケーブル 62.5/125μm ファイバー
    50.0/125μm ファイバー
    8.5/125μm ファイバー    		 50.0/125μm ファイバー
    8.5/125μm ファイバー    		 8.5/125μm ファイバー 50/125μm ファイバー
    ラック搭載時の
    最大数    		 rk-flex-24.png RK-FLEX-24使用時 ─ 12台～最大24台（1U）
    （* TPX-40-SR-50-MTPを使用時は他のTAPモジュールの2倍の幅を使用するため）
    別途スペーサーあり（型番：RK-FLEX-SPACER）
    サイズ （cm）
    ［幅x高さx奥行］    		 1.7 x 4.2 x 19.9 3.4 x 4.2 x 25.7
    備考 ＊分光率：50：50/60：40/70：30/80：20/（シングル）90：10
    ＊タップの増設が工具なしに可能
    ＊前面のファイバー保護用構造によりファイバーの損傷を防止
    * 40G-SRのコネクタはMTP, 分光率 50：50/70：30
    * 100G-SRのコネクタはMTP, 分光率 50：50/70：30

Ixia NetOptics アグリゲーション・タップ

Ixia NetOptics アグリゲーション・タップは、リンク使用率、しきい値によるアラームを生成し、およびTx/Rxをアグリゲーションし1つのポートに送信可能な高機能タップです。
アグリゲーションモードとタップモードをサポートしています。

モデル名 IPA-50SR5-XFP
ipa-50sr5-xfp.png * 要XFPトランシーバーキット
モニター / ネットワーク側 10GigaBit SR Multi Mode, 50μm LC XFP

Ixia NetOptics リジェネレーション・タップ

Ixia NetOpticsリジェネレーション・タップは、パッシブなリアルタイムのリジェネレーション・タップ技術により、セキュリティとトラフィック管理ツールで重要なリンクのトラフィックを、同時に監視することができます。

  • コア・ネットワーク・リンクに複数のセキュリティおよびトラフィック解析ツールを配置
  • RMON統計情報、アプリケーションの動作、またはセキュリティ上の脅威を監視
モデル名 RG-830 RG-840 RG-840X RG-850 RG-850X RG-845X RG-855X
rg-830.png rg-845x.png
構成 インライン SPAN
ミラーポート数 8ポート
1G, SX,
62.5μm 		8ポート
1G, SX,
50.0μm 		8ポート
10G, SR,
50.0μm 		8ポート
1G, LX,
8.5μm 		8ポート
10G, LR,
8.5μm 		8ポート
10G, SR,
50.0μm 		8ポート
10G, LR,
8.5μm
ネットワーク
ポート数		 2ポート
（From/To）
1G, SX,
62.5μm 		2ポート
（From/To）
1G, SX,
50.0μm 		2ポート
（From/To）
10G, SR,
50.0μm 		2ポート
（From/To）
1G, LX,
8.5μm 		2ポート
（From/To）
10G, LR,
8.5μm 		2ポート
（SPAN）
10G, SR,
50.0μm 		2ポート
（SPAN）
10G, LR,
8.5μm
コネクタタイプ LC
分光率 50：50 ー
サイズ （cm）
［幅x高さx奥行］		 43.18 x 4.45 x 33.02

Ixia NetOptics バイパス・スイッチ

netoputics-4.png Ixia NetOpticsバイパス・スイッチは、ネットワーク内にインラインで接続されたWAF（Web Application Firewall）やIPSなどの機器との接続時に有効に動作します。
インライン装置のダウン時におけるフェールオープン機能により、ロスなしで迂回経路にスイッチングします。IシリーズはSNMP対応かつフェールクローズ機能を実装します。

モデル名 IBPO-HB50SR-XFP
IBPO-HBLR-XFP
ネットワークポート 1000BaseSR(LC)
1000BaseLR(LC)
モニターポート 1000BaseSR(XFP, LC)
1000BaseLR(XFP, LC)
セグメント数 1
ハートビート機能 ○
SNMP対応 ○
バイパスモード フェールオープン, フェールクローズ
フォースバイパスオン ○
ハートビート解像度 マイクロ秒, ミリ秒, 秒
アクセス方法 Serial (RJ45), HTTPS, SSH
ネットワーク側接続ケーブル 50.0/125μm
ファイバー
8.5/125μm
ファイバー
電源使用（入力） 100～240V, 0.5A, 47～63Hz
モニター側トランシーバーに関して モニター用に XFPKT-xRを2式 購入すること
サイズ （cm）［幅x高さx奥行］ 22.3 x 2.9 x 35.6
モデル名 I2BP-4X10-
SR-50-QSFP		 I3BP-CU3
12bp-4x10.png 13bp-cu3.png
ネットワークポート breakoutcable.pngBreakoutCableで
利用		 10/100/1000BaseT
モニターポート 40GBaseSR(QSFP) 10/100/1000BaseT
セグメント数 4 1
ハートビート機能 ○ ○
SNMP対応 ○ ○
バイパスモード フェールオープン, フェールクローズ
フォースバイパスオン ○ ○
ハートビート解像度 マイクロ秒, ミリ秒, 秒
アクセス方法 Serial (RJ45)
HTTPS, SSH		 Serial (RJ45)
HTTPS, SSH
ネットワーク側接続ケーブル 50.0/125μm
ファイバー
8.5/125μm
ファイバー		 10/100/1000 RJ45
電源使用（入力） 100～240V, 1A, 47～63Hz
モニター側トランシーバーに関して UTP-CAT5/5E
サイズ （cm）［幅x高さx奥行］ 24.1 x 4.38 x 61.0 10.2 x 2.28 x 23.9
モデル名 IBP-8000 IBP-8000 DBM (Dual Bypass Module)
ネットワークポー ト DBM-100 dbm.png DBM-200 dbm.png DBM-250 dbm.png DBM-300 dbm.png
モニターポート － 10/100/1000
RJ45		 1000BaseSX
(62.5/125μm)		 1000BaseSX
(50.0/125μm)		 1000BaseLX
(8.5/125μm）
セグメント数 2-8 2 2 2 2
ハートビート機能 ○ ○ ○ ○ ○
サイズ （cm）
［幅x高さx奥行］		 48.3 x 4.5 x 68.6 (IBP-8000に収納して使用）

Ixia NetOptics iLink Agg

Ixia NetOptics iLink Aggは、複数のモニター装置に接続して使用します。マトリックス・スイッチのように、指定のモニター装置のみに、スイッチングしてデータを出力することが可能です。

モデル名 LA-2408 LA-2410 LA-2400
la-2408.png ネットワークポート 最大24ポート
モニターポート 最大24ポート 		la-2410.png ネットワークポート 16ポート
モニターポート 8ポート 		la-2400.png ネットワークポート 最大24ポート
モニターポート 最大24ポート
ネットワーク側 RJ45 UTP 10/100/1000Mbps SX 62.5μm 50/50 SFPカッパー, SFP LX, SX（LC）
モニター側 モニター側SFPカッパー, SFP LX/SX（LC） SFPカッパー, SFP LX/SX（LC）
インライン ○ ○ －
SPAN ○ － ○
